->ZJ20系列轴承加热器,ZJ20系列轴承加热器(自动退磁)

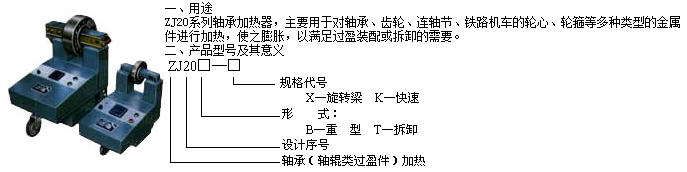

ZJ20系列轴承加热器

ZJ20X系列轴承加热器主要技术参数 主要技术参数见表1

型 号 技术参数

ZJ20X-1

-2

-3

-4

-5

额定功率( KVA

3.3

5.5

7.5

11

13

额定电压( V

220

380

380

380

380

额定电流( A

12

14.5

19.7

28.9

34.2

加热工件

内径(㎜)

30-100

85-200

120-250

150-360

180-400

最大外径(㎜)

280

360

400

450

500

宽度㎜

115

150

180

200

220

重量(㎏)

55

105

120

135

150

  ZJ20X系列轴承加热器铁一览表

型 号

轭铁规格

尺寸

数量

适用范围内径(㎜)

ZJ20X-1

11

20 × 20

1

30-55

13

40 × 40

1

55-85

19

60 × 60

1

85-100

-2

21

70 × 70

1

85-115

22

80 × 80

1

115-200

-3

31

75 × 92

1

120-250

-4

41

75 × 100

1

150-360

-5

51

75 × 125

1

180-400

三、优点
有很多轴承是在安装过程中损坏的,加热方法不当是重要原因之一。如采用烧焊工具加热,会造成轴承变形;采用炉火加热,轴承两面受热不匀;采用油浴加热,会因油质不洁而使轴承污染,噪声增大;采用烤箱加热,太费时间。至于敲打安装,轴承更易受损。
现在最新的技术是使用ZJ20感应加热器,其优点是:
省钱 节电90%,节油100%,节约厂房占地面积70%
省时 工作效率提高4倍以上,操作人员减少80%
可靠 加热均匀,绝对清洁,有利于提高装配质量;
安全 绝无火警危险;
环保 无油汽油污染空气,有利于环境改善和工作人员的身体健康。

四、结构与工作原理
结构 ZJ20系列轴承加热器由干式自冷工频感应加热装置(以下简称主机)与控制设备组成。ZJ20XZJ20T为移动式结构,其它均为固定式结构。

五、工作原理
1
、短路加热 主机为一特殊结构的变压器,可移动的轭铁用以直接穿套轴承或其它被加热工件。工作时,接通主机电源,工件(相当于副边绕组)中感应产生短路电流而被加热。
2
、涡流加热 被加热工件与主机的铁芯组成一闭合的磁回路,工作时,工件中通过主机的磁力线产生涡流而被快速加热。

安装调试
1
、将轭铁放置到主机铁芯的端面上。
2
、检查插头与插座的接线是否一致,接地应良好,然后将插头插入有控制开关的电源插座上。
3
、将功能选择开关拨到手控位置,合上电源,这时红色指示灯亮。
4
、按起动按钮,主机通电,这时绿色指示灯亮红灯熄;按停止按钮,红灯亮绿灯熄。至此,调试结束,可投入使用。

操作程序
1
、根据轴承的内径,选择相应的轭铁(见表2),将串套上轴承的轭铁放置到主机铁芯端面上,应吻合平正。
2
、在加热过程中,用点温计测量轴承内圈端平面处温升。当温升符合要求,看准时间记数,停止加热,移开轭铁,取下轴承即可装配。
3
、连续加热同一规格轴承,将功能选择开关拨到时控位置,设定加热时间,当轴承被加热到所设时间即自动关断电源。
4
、工作完成后,将功能选择开关拨到停止位置,切断位置
